Beschreibung

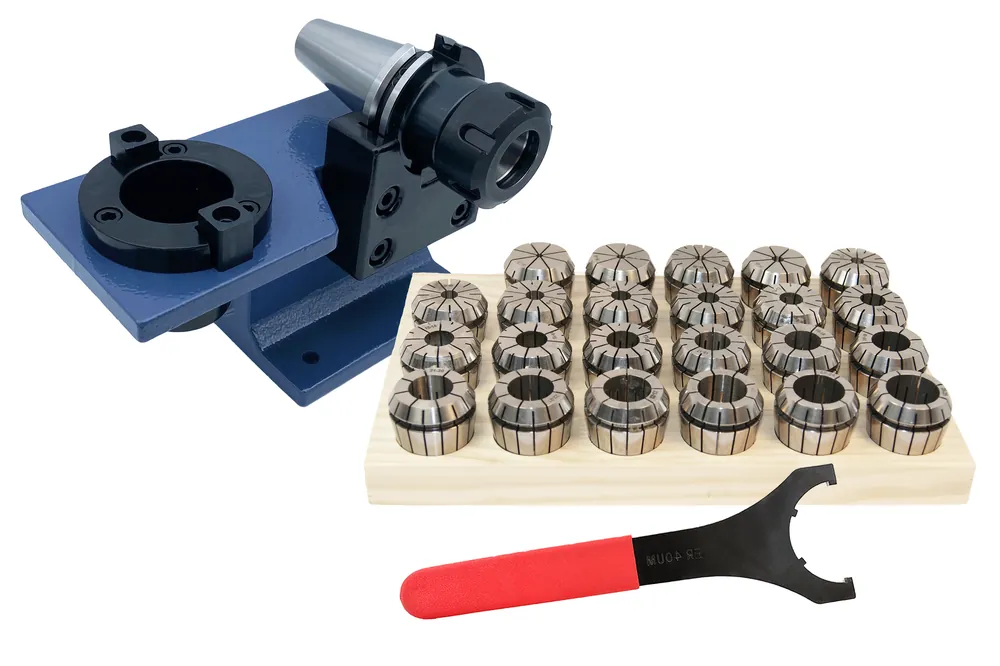

Set besteht aus:
- Spannzangensatz Typ ER 16/ 25/ 32/ 40 DIN 6499
- Spannzangenfutter SK30/ SK40 DIN 69871
- Montageblock SK30/ SK40 DIN 69871
- passender Spannschlüssel
Spannzangensätze Typ ER DIN 6499 im Holzsockel
- ER16 (426E) Ø 1,0 – 10,0 mm / 1,0 mm steigend
- ER25 (430E) Ø 2,0 – 16,0 mm / 1,0 mm steigend
- ER32 (470E) Ø 3,0 – 20,0 mm / 1,0 mm steigend
- ER40 (472E) Ø 4,0 – 26,0 mm / 1,0 mm steigend
Spannzangenfutter Typ ER DIN 69871 Form AD
- SK30 ER16 A-Maß = 55 / SK30 ER25 A-Maß = 55 / SK30 ER32 A-Maß = 70 / SK30 ER40 A-Maß = 70
- SK40 ER16 A-Maß = 63 / SK40 ER25 A-Maß = 60 / SK40 ER32 A-Maß = 70 / SK40 ER40 A-Maß = 80
Montageblock
- für Werkzeugaufnahmen SK30/ SK40 DIN 69871
- vertikal und horizontal nutzbar
